COR VISION Plus
För stora glasytor, öppna vyer och projekterad komfort. Utforska manuella och motoriserade skjutpartier med 25 mm mittmöte.

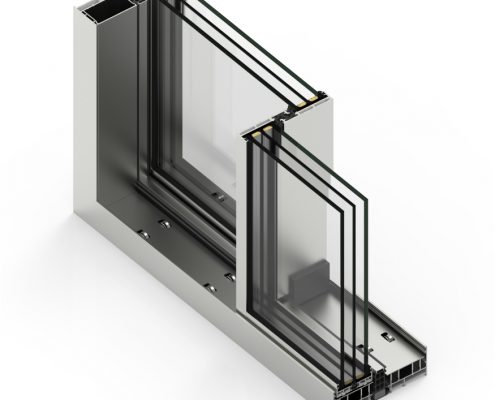

Stora glaspartier med liten synlig profil
COR VISION Plus är ett minimalistiskt skjutdörrssystem i aluminium för stora glasöppningar. Ett 25 mm mittmöte och möjlighet att bygga in karmen ger en tydlig utsikt med liten synlig aluminiumyta. Systemet kan utredas med manuell öppning eller motoriserad drift.
För stora partier börjar vi med ritning, glasvikt, bärande underlag och åtkomst till byggplatsen. Tillverkning, montageförutsättningar och leveransmöjlighet måste vara samordnade innan ordern bekräftas.
Tekniska data för COR VISION Plus
| Synligt mittmöte | 25 mm |
|---|---|
| Karmdjup | 180 mm; 278 mm i trespårsutförande |
| Bågsektion | 69 mm |
| Glaspaket | 36–56 mm |
| Maximala katalogmått per blad | Bredd upp till 4 000 mm; höjd upp till 4 000 mm; högst 14 m² glasyta |
| Maximal bladvikt | 400 kg med manuell öppning; 700 kg i motoriserat utförande |
| Värmeisolering | Uw från 0,9 W/m²K enligt CORTIZOs systemuppgifter |
| Ljudisolering | Rw upp till 43 dB |
| Referensprovning | Luft klass 4; vatten 7A / 9A; vind C3 / C4 beroende på provutförande |
Separata gränsvärden: 4 000 mm bredd och 4 000 mm höjd innebär inte att ett blad på 4 × 4 meter är möjligt. Glasytan är begränsad till 14 m² och även vikt, beslag och öppningsutförande begränsar dimensionerna. Referensprovningen avser partier på 4,00 × 3,00 m med två rörliga blad respektive ett rörligt och ett fast fält.
Manuell öppning eller motor?
Bedöm hur partiet ska användas i vardagen. Glasvikt och handhavande blir särskilt viktiga när bladet är stort. Motorisering behöver planeras tillsammans med elmatning, manöverdon, säkerhetsfunktioner och serviceåtkomst.
En motor är inte bara ett tillbehör som kan antas passa i efterhand. Valet ska ingå i systemlösningen och bekräftas innan tillverkning.

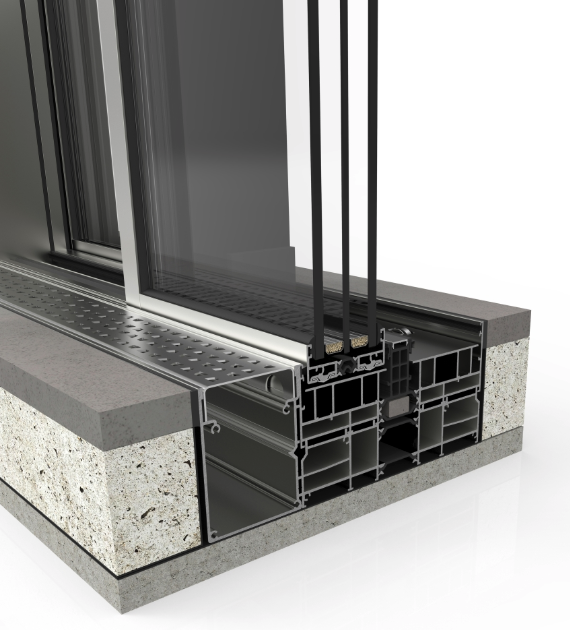

Infälld skena och anslutning till golvet
Plus kan projekteras med integrerad skena för en låg övergång mellan inne och ute. Höjder, avrinning, tätskikt och tillgänglighet måste lösas som en gemensam byggdetalj. Vatten får inte ledas in mot partiet eller bli stående vid skenan.
Planera också hur stora glas kan lyftas in och bytas i framtiden. Uppge fri höjd, åtkomst från gatan och eventuella begränsningar för kran eller annan lyftutrustning.
Öppningsmöjligheter
CORTIZO beskriver ett till fyra spår, 90-graders hörnlösningar utan mittstolpe och Galandage. Vi utreder öppningsbilden tillsammans med ditt projekt. En stor total glasbredd är inte samma sak som fri passage när dörrarna är öppna.
Vanliga frågor
Kan ett dörrblad vara 4 × 4 meter?
Det går inte att dra den slutsatsen av katalogmåtten. CORTIZO anger bredd och höjd upp till 4 000 mm som separata gränser, samtidigt som glasytan är begränsad till 14 m². Den tillåtna kombinationen behöver kontrolleras för projektet.
Vad är skillnaden mellan manuell och motoriserad Plus?
CORTIZO anger upp till 400 kg per blad för manuell öppning och upp till 700 kg för motoriserat utförande. Motoriserade partier behöver projekteras med el, säkerhetsfunktioner och serviceåtkomst.
Vilket U-värde får mitt parti?
Uw beror bland annat på glas, storlek och indelning. Kataloguppgiften från 0,9 W/m²K är inte ett generellt värde för alla beställningar. Begär prestanda för just ditt utförande i offerten.
Välj rätt system från början
Jämför COR VISION, Evolution och Plus. För vägginfälld öppning, se Galandage.
Tekniskt underlag
Systemuppgifter kontrollerade 4 oktober 2026 mot CORTIZOs produktinformation. Produktbilder och profilritningar: CORTIZO. Bilderna visar systemets uppbyggnad, inte ett dokumenterat Conrevo-projekt.
Inför beställning fastställs aktuell ritning, glasuppbyggnad, prestanda och leveransomfattning för det valda partiet. Kataloggränser är inte en monteringsanvisning eller ett besked om att alla kombinationer kan tillverkas.
